八头轨道贴片机

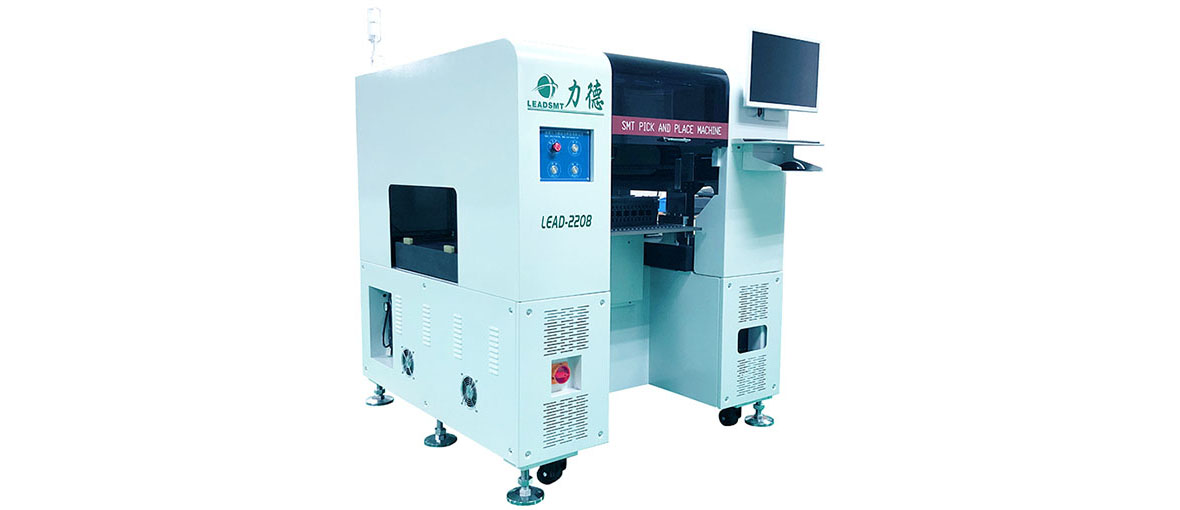

LEAD-2208贴片机是一款八头高速三轴控制的贴片机，能贴装600*400mm基板。满足软灯条，球泡灯，面板灯，工矿灯，射灯，植物灯。贴片精准，操作简单。

功能特点：

l 八组贴片头，可放置16个喂料器。

l 大理石机身平台，保证设备的平稳和增加机身重量。

l 最大PCB板600*400mm，适用各种PCB板，软性线路板，铝基板，电源板

l 可贴装多种元器件：各种电阻,电容,IC,QFP,SOP,SOT,CSP.

l 可贴装0402-15mmIC组件，最佳可实现38000CPH贴装速度。

l 采用进口滚珠丝杆传动，松下伺服电机驱动，头部采用进口花键结构。

l 采用内置负压泵真空系统，无油型超静音，寿命长，真空压力恒定。

l 八组相机同步视觉校正系统，保证机器贴片精度。

l X,Y轴采用松下伺服驱动，配合进口直线导轨+研磨丝杆，保证贴片的高精度，高速度，一流的稳定性。

l 简单易懂的图形化编程方式，自动Mark视觉定位，定位精确方便。

参数

型号Model	LEAD-2208
电路板尺寸PCB Size	Min:5050mm-Max:600400mm
电路板厚度PCB Thickness	0.5-3.0mm
电路板固定方法PCB Clamping	Edge Damping +Z direction clamp 边缘夹紧+Z向压板
电路板运输方向 PCB Transport Direction	From left to right 从左到右
相机数量No. of Camera	9 set (30万像素)
视觉系统Vision System	Gray Scale & Pattern Matching & Edge Detection 灰阶及外形识别，特征对比和边缘计算
对位方式Positioning	视觉定位 Mark Vision
贴装头Mounting Heads	8头 six heads
贴片精度Mounting Precision	±0.05mm
贴片速度Mounting Speed	30000-38000CPH
贴片零件范围Range	0402-15mmIC
料站位Feeder Number	16 Pieces（标准8mm Feeders）
操作系统Os system	WINDOWS 7
负压系统 Negative Pressure	内置真空泵Vacuum pump system
电源Power	220V,50Hz，1.5KW
重量Weight	1200Kg
外形体积Dimension	1280mm(L)1330mm(W)1420mm(H)
