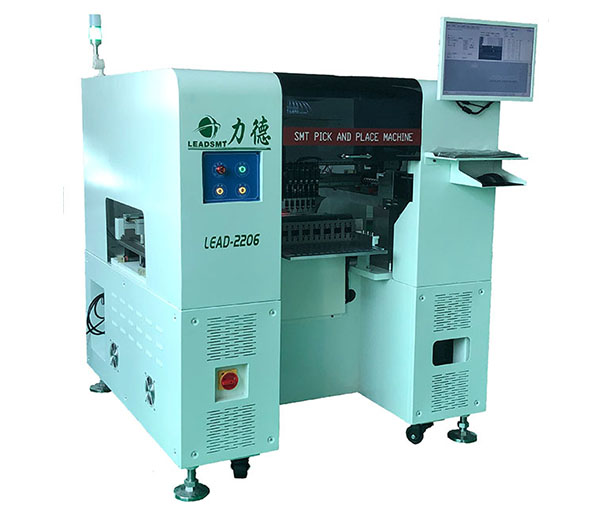

六头轨道贴片机

LEAD-2206

产品主要特点:

1.    全自动贴片机采用先进的,智能化的送料系统,保证和SMT接驳台无缝连接,智能通讯。日本松下伺服电机+进口直线轨道+丝杆结构,保证送料系统的平稳性和控制精度。
2.    X,Y轴采用松下伺服驱动,配合进口直线导轨+研磨丝杆,保证贴片的高精度,高速度,一流的稳定性。
3.    X,Y轴采用日本进口研磨丝杆,保证超高定位精度和高速运转下超静音。
4.    6组高速贴片头同时工作,大大提高设备性价比。吸头上下采用进口花键结构,精度高,耐用时间长。
5.    简单易懂的图形化编程方式,大大提高操作的便利性,自动Mark视觉定位,定位精确方便。
6.    多种配料器的选用,能满足不同LED封装元件的贴装要求。
7.    全自动贴片机采用DFI工业电脑+自主专用控制器控制,工业级的系统稳定性,操作简单,易学。
8.    软件功能强大,编程坐标采用数字和图形化显示方式,坐标校正和更改方便,生产过程图形化显示贴片进度和元件,补贴料方便。
9.    软件采用数据库系统,不同种类PCB编程可存储,方便调用,新产品一次编程,终身调用。
10.  全自动贴片机送料系统,Y轴,X轴可手动移动,移动速度自由调节,实现任意点可以手动到达,方便编程。
11.  采用进口负压检测系统,对吸料进行准确检测,有效防止漏料,抛料的情况。
12.  六组相机同步视觉校正系统,保证机器贴片精度。
13.  全自动贴片机采用内置负压泵真空系统,无油型超静音,寿命长,真空压力恒定。
14.  全自动贴片机标准配置: 工控电脑 1套, 贴片头6组,吸嘴12个;

15.  需外需选配: 8mm,12mm,16mm及24mmNXT电动飞达;


参数

机器型号

LEAD-2206

典型贴片速度

25000-30000cph

贴片精度

±0.05mm

最大电路板面积

600×350mm

最大移动范围

X700mmY530mm

工作方式

全自动(在线式)

定位方式

视觉定位+视觉校正V

可以贴装元器件

0603以上及1206201435285050,57307070

编程方式

电脑图形化编程方式+坐标文件导入

适用带式喂料器

8mm12mm16mm24 32mm电动喂料器

料站位

16

操作系统

WINDOWS 7

负压

内置负压泵,无须外接负压

电源、功率

220V,50Hz1.5KW

重量

1000Kg

外形体积

1300MM(L)*1330MM(W)*1450MM(H)
